Jouw bureauopstellingen deel 9: Jannis bouwt een gaming PC, NAS en werkstation in één bureau

Jannis bouwde zijn driedubbele pc-tafel samen met twee vrienden van zijn vakschool. Het gezamenlijke project kostte enkele honderden uren werk tijdens zijn stage als elektricien. Ze hebben de tafel voor de gaming pc, thuisserver en het werkstation zelf gefreesd.

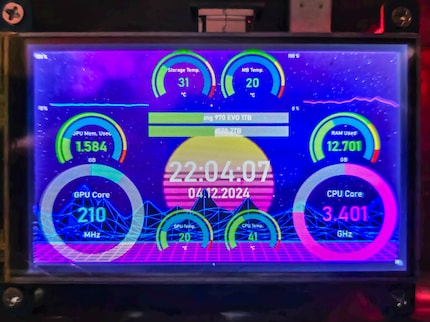

De opzet combineert Jannis' werk als elektricien met zijn interesse in programmeren en zijn liefde voor gamen. Hij vond het belangrijk dat hij zijn hobby's van zijn werk kon scheiden. Daarom bevat de tafel uiteindelijk drie afzonderlijke systemen. In het midden is ook een Raspberry Pi met een 7 inch scherm geïnstalleerd. Deze toont de huidige status van de spelbronnen met behulp van de Software ModBros.

Drie geesten achter het grote project

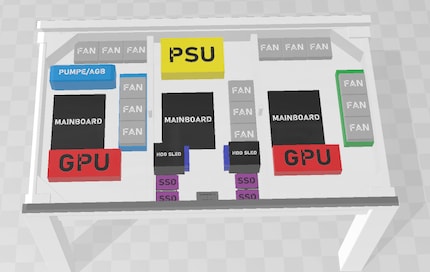

Jannis ontwikkelde de uitgebreide bureauopstelling samen met zijn collega's Natale en Ramón van de vakschool. Het is het resultaat van hun grondige werk tijdens hun opleiding tot elektricien. Samen investeerden ze ongeveer 500 werkuren in de opstelling. Jannis gebruikt het resultaat nu elke dag. Er was echter veel voorbereidend werk nodig. De drie jongens maakten van tevoren een plan voor de afzonderlijke onderdelen en er moest ook een tafel op maat worden gemaakt.

De kern van het project: een tafel

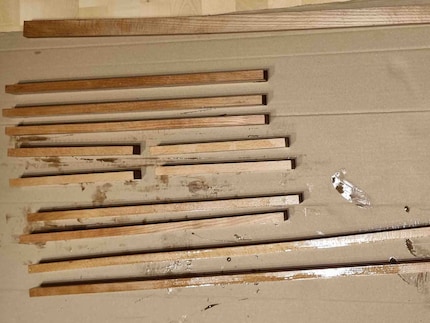

Een bestaande massief houten tafel diende als basis. Deze moest zo worden bewerkt dat de drie stations erin pasten. Daarom hebben ze de tafel eerst gedemonteerd in zijn losse onderdelen, deze passend gefreesd en geolied en vervolgens weer in elkaar gezet.

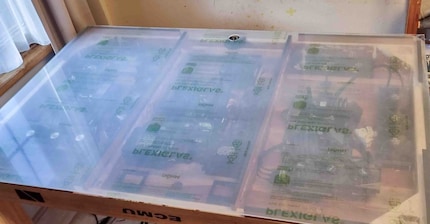

Eindelijk moest een perspex plaat alle onderdelen bedekken. Het speciale formaat kon hij laten leveren door een Zwitsers bedrijf. Dankzij RGB komen de afzonderlijke elementen mooi uit en zijn ze altijd zichtbaar.

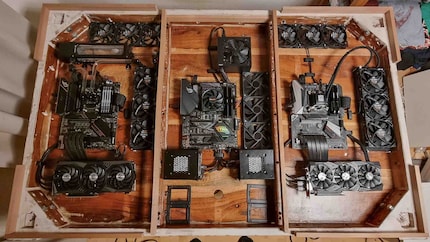

De drie stations

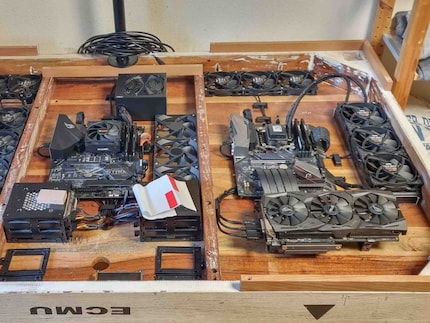

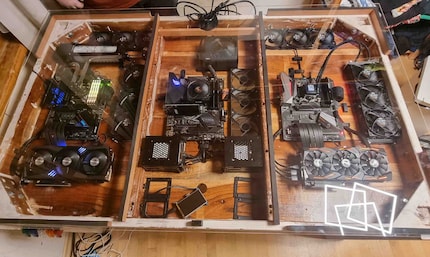

Aan de linkerkant van de tafel staat de watergekoelde gaming-pc met RGB-ventilatoren. In het midden staat de NAS en rechts het werkstation, dat ook wordt gebruikt als Jannis met vrienden op zijn kamer wil gamen.

Janni's games en 3D-modellering vereisen veel meer kracht dan zijn kantoorwerk en programmeren. Bij het maken van het gamegedeelte richtte hij zich dus op een grafische kaart met voldoende vermogen. Het werkstation wordt gebruikt voor het bewerken van documenten en programmeren. Jannis wil deze gegevens graag gescheiden houden.

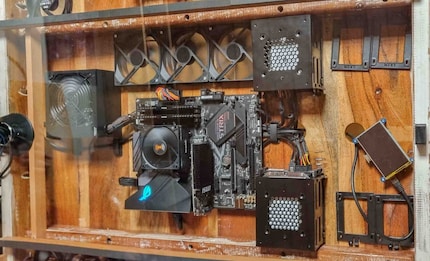

De NAS dient als communicatiepunt voor gegevensoverdracht en is bedoeld om snel toegang te geven tot verschillende projecten. Jannis heeft ook een pool opgezet voor de foto's en video's van zijn gezin. Jannis overweegt momenteel welke inlogoptie hij wil gebruiken zodat zijn gezin veilig toegang heeft tot de gedeelde bestanden. Hij gebruikt momenteel het open source programma TrueNAS Core voor de NAS.

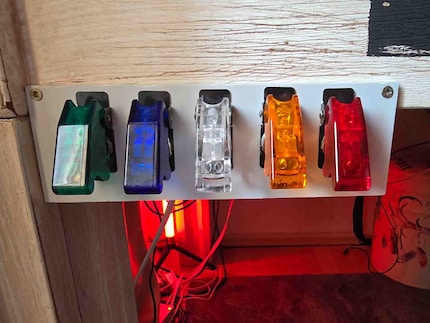

Om Jannis in staat te stellen de drie computers afzonderlijk in te schakelen, hebben hij en zijn twee vrienden schakelaars op de tafel geïnstalleerd, waarmee ze hun vaardigheden als elektricien demonstreren. De drie schakelaars aan de linkerkant zijn al in gebruik voor de computers. De laatste twee zijn momenteel nog in reserve. Eén ervan kan ook worden gebruikt voor de Raspberry Pi. Jannis schakelt deze momenteel nog handmatig in via een stekker.

Aanpassingen: Er is nog veel te doen

De volgende upgrade voor de pc wordt waarschijnlijk de grafische kaart. Jannis heeft nu meer kracht nodig voor 3D-modellering. De NAS moet ook gerepareerd worden. De RAM-sticks hebben de geest gegeven.

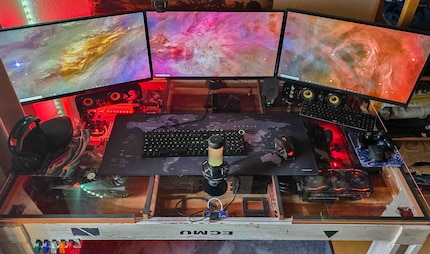

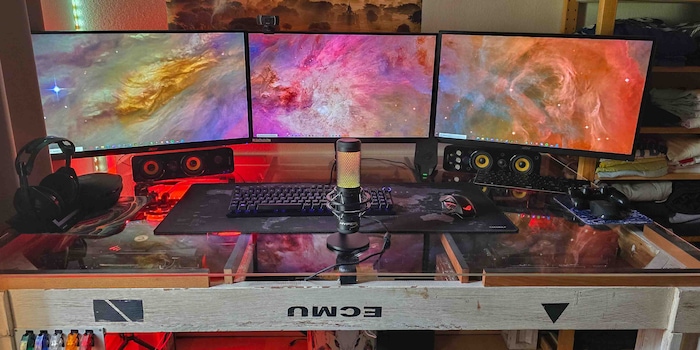

Eén monitor is niet genoeg voor drie systemen. Daarom heeft Jannis drie monitoren op zijn bureau. Hij heeft momenteel alleen een HDMI 1.2 kabel voor de linker monitor, omdat zijn HDMI 1.4 kabels te kort zijn. Dit betekent dat het momenteel draait op een resolutie van 1920 x 1080 pixels en op 60 hertz. De kabel voor het hoofdscherm was ook te kort en is nu een beetje geknikt, wat leidt tot een losse verbinding. Deze moet binnenkort worden vervangen.

De pc-onderdelen van Jannis

Het enorme project van de drie elektriciens heeft een aantal onderdelen bij elkaar gebracht.

Gaming PC:

• Processor: AMD Ryzen 7 5800X3D
• Mainboard: ASUS ROG STRIX B550-XE GAMING WIFI
• RAM: 32GB HyperX Fury RGB 4x8GB
• Grafische kaart: MSI Geforce RTX 3070 Ti
• Geheugen: Samsung 970 EVO Plus 1 TB, WD Blue SN570 2 TB
• Voeding: Corsair RM850 2019
• Waterkoeling: Raijintek SCYLLA PRO CA360

NAS:

• Processor: AMD Ryzen 5 2600 6-Core
• Mainboard: ASUS ROG B450-F
• RAM: Kingston HyperX Fury Black, 2x 8GB
• Grafische kaart: (ten tijde van onderhoud een GTX 750Ti)
• Opslag: WD Blue SN570, M.2 2280 1TB, HDD: 4TB Seagate IronWolf @7200rpm, 2TB Toshiba, Patriot 120 GB SSD
• CPU-koeler: bequiet! PureRock LP
• Voeding: Thermaltake TR2, 500W

Werkstation:

• Processor: Intel Core i7 9700F
• Mainboard: AsRock B365 Phantom Gaming 4
• RAM: Corsair Vengeance zwart, 2x 8GB
• Grafische kaart: ASUS ROG STRIX GTX 1060
• Geheugen: WD Blue SN570
• CPU-koeler: LC-Power koeler LC-CC-360-LiCo
• Voeding: be quiet! Pure Power L11, 500W, Gold-gecertificeerd

Raspberry Pi:

• Model 3 B+

Randapparatuur:

• Keyboard:Razer Huntsman V2 (Razer Optical Purple Switch)
• Muis:ASUS Spatha X
• Headset:Astro A50 Gaming Wireless
• Koptelefoon (dagelijks): Sony WH-1000XM5
• Mic: Hyper X QuadCast S
• Hoofdmonitor: Acer Nitro VG271UM3bmiipx, 2560 x 1440 pixels (WQHD), 27 ", 180 Hz, 1 ms
• 2e monitor: Acer Nitro VG270U, 2560 x 1440 pixels(WQHD), 27 ", 75 Hz, 1 ms
• 3e monitor: Acer Nitro VG270, 1920 x 1080 pixels, 27 ", 75 Hz, 4 ms
• Controller: Xbox Elite 2 Wireless, PS4 DualShock
