Naamgeving van moederborden uitgelegd
Aanduidingen voor moederborden zijn vaak cryptisch: B650M Pro RS, Prime Z790A of MPG Z490. Lees verder om erachter te komen wat er achter deze schijnbaar door elkaar gehusselde cijfers en letters zit en hoe je ze kunt ontcijferen.
Op het eerste gezicht geven fabrikanten hun producten onbegrijpelijke namen. Maar met een beetje achtergrondkennis zijn ze heel logisch. De namen vertellen je voor welke processor het bord geschikt is, of je het kunt overklokken en nog veel meer.
Structuur
Mainboardfabrikanten hebben geen gestandaardiseerde naamgevingsconventie. Elke fabrikant gebruikt zijn eigen naam. Over het algemeen bevatten de namen echter de volgende informatie:
- Merk
- Serie
- Chipset
- Vormfactor
- Model
- WiFi
Dit ziet er als volgt uit voor de drie grote fabrikanten Asus, MSI en Gigabyte:
Gesplitst betekent dit volgens bovenstaande informatie:
- Merk: Gigabyte, Asus, MSI
- Serie: Aorus Elite, TUF, MPG
- Chipset: Z790, B550, B650
- Vormfactor: ATX, mATX, Mini-ITX
- Model: Elite, Gaming Plus, Edge
- WiFi (het Gigabyte moederbord biedt ook WiFi, dit wordt aangegeven met AX in de titel)
Naam fabrikant
De naam van de fabrikant komt als eerste. Hier kun je zien wie het moederbord maakt en de chipsets van Intel of AMD installeert. Naast de drie genoemde namen zijn er nog andere zoals ASRock of Biostar
Series
De serie geeft informatie over waar het moederbord is ingedeeld in het productportfolio. Met andere woorden, of het een high-end of low-end bord is. Voor de vijf genoemde fabrikanten ziet dit er als volgt uit (van low-end naar high-end):
- MSI: MAG, MPG, MEG
- Asus: Prime, TUF, ROG Strix
- Gigabyte: UD, Gaming X, Aorus
- ASRock: Pro, Steel Legend, Phantom Gaming, Taichi, Aqua
- Biostar: Standaard, Zilver, Racing, Valkyrie
De fabrikanten bieden ook andere series aan. ProArt van Asus, Aero van Gigabyte en Pro van MSI zijn bijvoorbeeld gericht op creatieve professionals.
Chipset
De chipset bepaalt welke processor compatibel is met het moederbord. De fabrikant - AMD of Intel - en de generatie van de processor spelen hierbij een rol. De chipset bepaalt onder andere of overklokken mogelijk is en bepaalt (meestal) ook het RAM-type.
Chipsetnamen bestaan uit een letter gevolgd door drie cijfers. Het eerste cijfer geeft de generatie aan. In de volgende lijst heb ik dit vervangen door een sterretje. Intel heeft vier en AMD drie chipsettypes voor consumenten.
Intel
H*10: De goedkoopste en meest rudimentaire chipset van Intel wordt alleen aanbevolen voor Core 3-processoren of lager. Overklokken is niet mogelijk op borden met deze chipset. Ze hebben vaak maar twee RAM slots en een paar uitbreidingssleuven. Ze hebben ook minder PCIe lanes en gebruiken een oudere standaard dan de hogere chipsets.
B*60: Overklokken is ook geen probleem op de volgende hogere chipset. B*60's bieden meer slots en een nieuwere PCIe-versie en meer lanes.
H*70: Slechts enkele moederborden gebruiken deze chipset. Het biedt de nieuwste PCIe-standaard met voldoende lanes. Overklokken is met deze chipset echter ook niet mogelijk.
Z*90: De duurste en meest functierijke chipset van Intel biedt de nieuwste standaarden, veel slots en lanes. Overklokken is ook hier mogelijk.
AMD
A*20: Deze chipset is vergelijkbaar met de H*10 van Intel. Het is de enige van AMD die overklokken niet toestaat.
B*50: De B50 chipset biedt de belangrijkste eigenschappen die de hogere X70 chipset ook heeft. Het heeft meestal minder PCIe lanes. Voor de meeste mensen zijn moederborden met deze chipset voldoende - zelfs overklokken is mogelijk.
X*70: Net als bij Intel biedt de 70-serie de meeste PCIe-lanes en slots. In de 600 chipset serie maakt AMD ook onderscheid tussen X670E en X670. De eerste biedt PCIe 5.0, de tweede PCIe 4.0.
Door deze kennis toe te passen op de drie moederborden waarnaar hierboven wordt verwezen, kun je erachter komen welke CPU's ermee compatibel zijn. Volgens het diagram is de Z790 de beste 700 serie chipset van Intel. Hij is compatibel met alle processors van de 12e tot 14e core generatie. De B550 is compatibel met alle AM4 CPU's van AMD. En de B650 is compatibel met de nieuwere AM5 processors.
De B550 en B650 chipsets bepalen ook duidelijk het RAM type. De eerste ondersteunt DDR4, de tweede DDR5. Bij de Z790 kan dit niet alleen worden afgeleid uit de chipset, omdat deze compatibel is met DDR4 of DDR5, afhankelijk van het bord.
Vormfactor
De vormfactor wordt meestal aangegeven met een letter aan het einde van de chipsetaanduiding. Als er geen letter staat, kun je aannemen dat het de ATX vormfactor is. In de meeste gevallen verwijst "M" naar Micro-ATX (mATX), "I" naar Mini-ITX en "E" naar EATX. Dit laatste is echter niet altijd correct: een X670E moederbord is geen EATX form factor bord, maar een met PCIe 5.0. Van de AMD chipsets uit de 600-serie ondersteunen alleen die met "E" in de aanduiding de PCIe 5.0 standaard. De anderen gebruiken nog PCIe 4.0.
Als je kijkt naar de drie moederborden waarnaar hierboven wordt verwezen, betekent dit het volgende:
- Gigabyte Z790 Aourus Elite AX → Het bord van Gigabyte is ATX

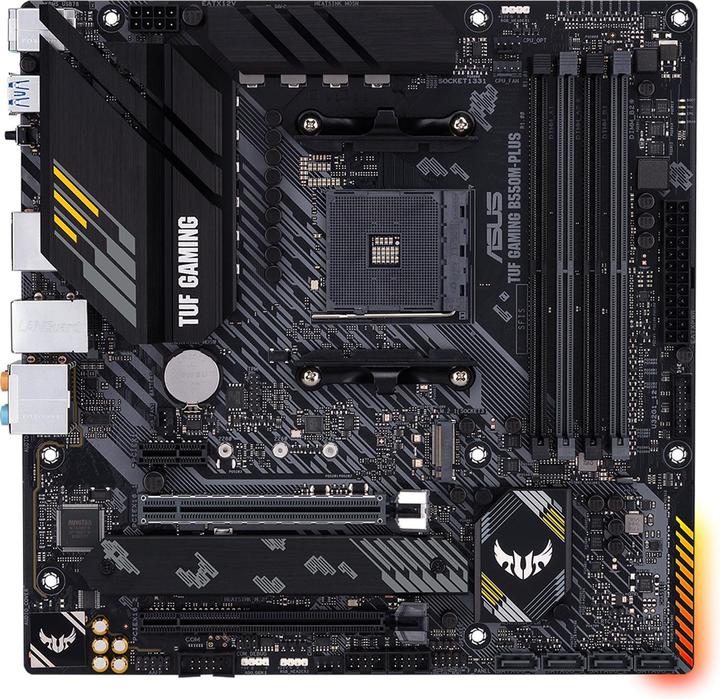

- Asus TUF Gaming B550M-Plus → Het bord van Asus is mATX
- MSI MPG B650I Edge WiFi → Het bord van MSI in Mini-ITX
Als er een letter met een koppelteken wordt toegevoegd aan de chipsetaanduiding, betekent dit dat deze meestal deel uitmaakt van een modelaanduiding.
Model
Strikt genomen is de hele naam het model. Maar de moederbordfabrikanten gebruiken meestal extra aanduidingen in de naam die ik nog niet heb genoemd. In dit geval zijn die het model. Met betrekking tot de drie voorbeelden betekent dit:
- Gigabyte Z790 Aourus Elite AX → Het Gigabyte-model heet Elite
- Asus TUF Gaming B550M-Plus → Het Asus-model heet Gaming Plus
- MSI MPG B650I Edge WiFi → Het MSI-model heet Edge
WiFi
Aan het eind van de naam wordt meestal aangegeven of een moederbord WiFi heeft of niet. Je kunt dit zien in de voorbeeldborden van MSI. Gigabyte geeft de WiFi-functionaliteit aan met een AX in de naam. Het bord van Asus heeft niets en daarom kun je er waarschijnlijk van uitgaan dat het geen WiFi biedt. Kijk voor de zekerheid even naar de specificaties.
Conclusie: geen hekserij
Door de enorme massa moederborden is het duidelijk dat er een duidelijke naamgevingsconventie nodig is. Zelfs als niet alle fabrikanten dezelfde naamgevingsconventies gebruiken, kunnen bepaalde dingen altijd worden afgeleid. Alleen al uit de naam van een moederbord kunnen verschillende conclusies worden getrokken:
- Waar in het productportfolio moet het specifieke bord worden ingedeeld?
- Met welke processoren en RAM is het compatibel.
- In welke kast het past.
- Of hij WiFi heeft of niet.¿
Bij het tweede punt moet je oppassen: het is niet altijd duidelijk met welk RAM-geheugen het moederbord compatibel is. De Z690 en Z790 chipsets van Intel zijn compatibel met DDR4 of DDR5 RAM. We raden je aan om de specificaties hier te bekijken.
