Betrouwbare bescherming tegen stroomuitval? Vertiv Edge UPS in de test

Als je je server - of je Network Attached Storage (NAS) - of een andere computer wilt beschermen tegen het verlies van niet-opgeslagen gegevens bij een stroomstoring, kun je een ononderbreekbare stroomvoorziening (UPS) gebruiken. In plaats van stroom rechtstreeks uit het stopcontact te halen, heeft de UPS een geïntegreerde batterij die hij gebruikt bij een stroomstoring. Dit kan natuurlijk gebruikt worden om andere apparaten te beschermen tegen onderbrekingen en van stroom te voorzien. Als je een eigen Plex-server hebt, zou je die, de router en de TV op de UPS kunnen aansluiten en minutenlang tot urenlang films kunnen blijven kijken, afhankelijk van de batterijcapaciteit.

In mijn huishouden zou een UPS naast de TV ook geschikt kunnen zijn voor mijn cannabis kweektent, die nu gevoed wordt door LED. Ik test echter (voorlopig) het primaire doel met PC en NAS. Tenslotte wil ik weten welke apparaten naast een stroomverbinding ook een dataverbinding met de UPS tot stand kunnen brengen. Want daarmee kan een apparaat bij een stroomstoring na een vooraf bepaalde tijd automatisch worden uitgeschakeld.

De in deze test gebruikte UPS heb ik ontvangen van de fabrikant. Mijn collega's van de inkoopafdeling waren er lovend over en zeiden dat we het merk Vertiv nog niet zo lang in onze winkel hebben. Dat maakte me nieuwsgierig - ik ben benieuwd naar de Vertiv Edge-750IMT met een nominaal vermogen van 675 watt (750 volt-ampère):

−13%

UPS

EUR452,40 was EUR517,45

Vertiv EDGE UPS 750VA/675W Tower IntelliSlot-poort

750 VA, 675 W, Lijninteractief UPS

UPS

−13%

EUR452,40 was EUR517,45

Vertiv EDGE UPS 750VA/675W Tower IntelliSlot-poort

750 VA, 675 W, Lijninteractief UPS

Naast stopcontacten heeft de UPS een USB-poort en een uitbreidingssleuf voor extra kaarten - de IntelliSlot-poort. Om meer aansluitmogelijkheden te krijgen, meer bepaald een RJ45-poort naast de USB, vroeg ik een Vertiv Liebert Intellislot Unity Card aan. Het verbindt niet alleen mijn UPS met het netwerk, maar maakt ook het gebruik van het Simple Network Management Protocol (SNMP) mogelijk. Het installeren van de kaart is een koud kunstje, want het vereist alleen het verwijderen van een klepje aan de achterkant van de UPS en het twee keer vastschroeven na het inpluggen.

UPS accessoires

EUR303,98

Vertiv IS-UNITY-SNMP

UPS accessoires

EUR303,98

Vertiv IS-UNITY-SNMP

De Edge serie is overigens verkrijgbaar in verschillende varianten - zowel met verschillend nominaal vermogen als in verschillende formaten. Naast de in deze recensie getoonde minitower is het product ook verkrijgbaar in een compact 1U rack-mount ontwerp of als 2U of 3U rack voor serversystemen.

Ontwerp, aansluitingen en technische gegevens

De buitenkant van de Vertiv Edge-750IMT doet denken aan een extra lange NAS-behuizing. Hij is 14,5 centimeter breed, 37 lang en 22 hoog en weegt elf kilogram. Op de voorkant zitten twee status-LED's met het opschrift "Run" en "Alarm", een LCD-scherm en vier bedieningsknoppen. Informatie, zoals de huidige belasting of de batterijstatus, en alle opties van het apparaat, kunnen er direct op worden afgelezen en ingesteld.

De tweede bedieningsmogelijkheid is een webinterface die je via een internetbrowser kunt openen door het IP-adres in te voeren. Dit is echter alleen beschikbaar als je een bijbehorende uitbreidingskaart installeert, zoals ik heb gedaan. De uitgebreide functies van de kaart (SNMP-server) kunnen niet rechtstreeks op het apparaat worden geconfigureerd, maar alleen via de webinterface. Je ziet de kaart met de netwerkverbinding in de volgende afbeelding rechtsboven.

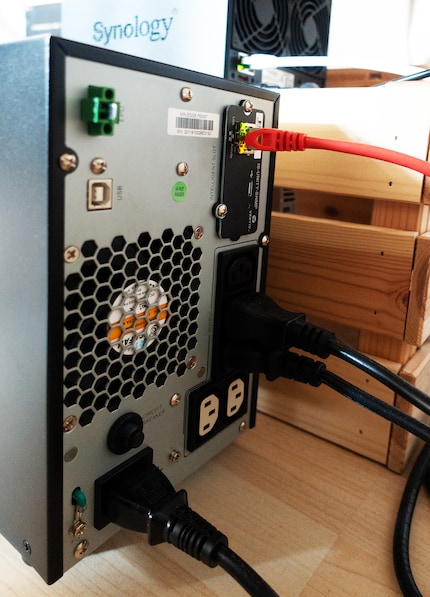

In de linkerbovenhoek is er een Emergency Power Off (EPO) aansluiting en een USB aansluiting, waaronder je de ventilator kunt zien. Het is meestal fluisterstil - tenzij de stroom uitvalt of de batterij wordt opgeladen. Een ingangscontactdoos (type C14) met ingangsautomaat en vijf uitgangscontactdozen van het type C13 zorgen voor elektrische stuwkracht.
.
Zoals je ziet zijn drie van de stopcontacten zwart en twee grijs. Op de zwarte sluit je alle kritische apparaten aan, zoals de router, een pc of server - dus die altijd van stroom moeten worden voorzien. Op de grijze kun je printers en dergelijke aansluiten - alles wat in geval van nood zonder stroom kan. In tegenstelling tot de zwarte kunnen de grijze verbindingen geprogrammeerd worden. Je kunt bijvoorbeeld een uitschakeling instellen wanneer de batterij overbelast dreigt te raken, of drempelwaarden instellen voor deactivering en activering.

Met deze UPS mogen je apparaten in totaal maximaal 675 watt trekken. Als de stroom uitvalt, heeft het apparaat vier tot zes milliseconden nodig om over te schakelen en levert dan stroom via twee batterijen van 9 ampère. Het rendement van dit model zou 95 procent zijn, de vermogensfactor 0,9. De batterijmodules kunnen worden vervangen.
.

Apparaten aansluiten

Een voedingskabel voor de ingangsaansluiting en een USB-kabel worden bij de UPS meegeleverd. Om apparaten aan te sluiten heb ik me de volgende C14 stroomkabels aangeschaft:

Verlengkabels

EUR8,90

Secomp C13 tot C14

49

Verlengkabels

Furber Verlengkabel C14-T13 0,3 m Zwart

0.30 m

51

Het eerste wat ik doe is de UPS zelf van stroom voorzien. Zijn ventilator begint geluid te maken als een laserprinter die opstart. Hij doet dit alleen als het apparaat aan het opladen is en de batterij minder dan 90 procent laadcapaciteit heeft. Als ik voor de UPS zit, geeft mijn Testo 815 decibelmeter een volume aan van 60 decibel. Op drie meter afstand is het nog steeds 42 decibel. Omdat de UPS na het uitpakken al voor meer dan 85 procent is opgeladen, is het spook na betrekkelijk korte tijd weer voorbij. Vanaf 90 procent batterijniveau is de ventilator niet of nauwelijks meer te horen. Het duurt ongeveer drieënhalf uur om de 1,8 ampère volledig op te laden.

Nadat de UPS stroom heeft, sluit ik het modem en de router, een switch en de NAS aan.

Bediening op het apparaat en via de webinterface

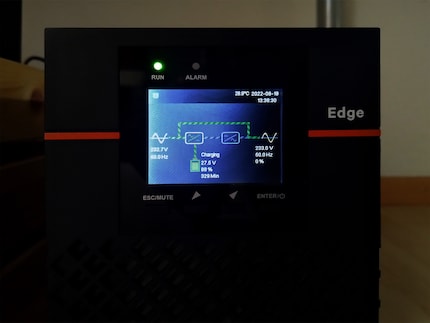

De stroom vloeit niet automatisch na het inpluggen. Dit moet eerst geactiveerd worden in de instellingen. Omdat het LCD-scherm een achtergrondverlichting heeft, kan dit snel en intuïtief direct op het apparaat worden gedaan, zelfs in het donker. Ik navigeer naar het menu "Control" en activeer de voeding onder "On/Off". De UPS klikt dan en de apparaten starten op. De UPS ventilator blijft stil. Ik lees op het display dat de voeding op twaalf procent capaciteit zit. De batterijcapaciteit bij stroomuitval wordt opgegeven als 135 minuten.

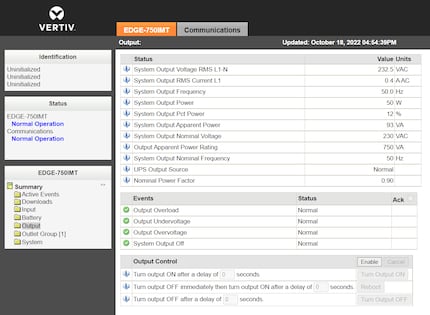

Ik kan preciezere informatie over de belasting vinden in de webinterface. 93 volt-ampère en 50 watt worden op dit moment getrokken.

De webinterface is geen schoonheid, maar biedt logisch gestructureerde gedetailleerde informatie over invoer, uitvoer en batterij, en alle instellingen die ik wil.

Een tabblad met de naam van de UPS bevat alle opties voor het apparaat. Een tweede tabblad "Communicatie" leidt naar de opties van de geïnstalleerde add-on kaart. Naast het instellen van SNMP (v1 Trap, v1/v2c Access of v3 User) kunnen daar ook netwerkinstellingen voor onder andere IPv4, IPv6 en LLDP worden gedaan. Er kunnen maximaal tien gebruikers worden ingesteld om de webinterface te gebruiken. E-mail en SMS meldingen of het opzetten van een dienst op afstand zijn ook mogelijk.

Dataverbinding via USB en SNMP

Wat ik al wist voordat ik het apparaat ontving, is dat Synology NAS-en niet compatibel zijn met een USB-aansluiting. Dat wil zeggen, de NAS krijgt wel stroom, maar kan geen gegevensverbinding maken met de UPS. Op de website van de fabrikant Synology vind ik een compatibiliteitslijst, waarin helaas geen Vertiv-apparaten staan. Of nog niet, want Vertiv heeft me verteld dat ze verduidelijken of ze hun UPS-producten in de toekomst door Synology zullen laten certificeren.

Naast bepaalde fabrikantspecifieke aangepaste besturingssystemen, waarmee om licentieredenen geen compatibiliteit bestaat, werkt de UPS met Windows, Linux en macOS via USB. Hetzij met middelen aan boord, hetzij met behulp van de Vertiv Power Assist software.
.

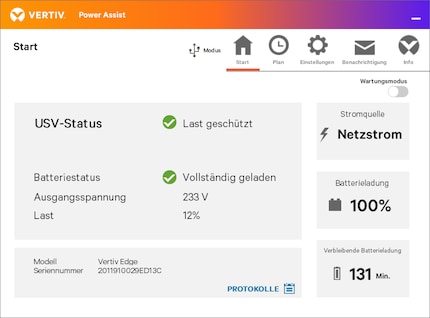

Ik test dit met een Windows PC: Ik sluit de USB-kabel aan, installeer de software, start hem op en ben blij omdat alles bij de eerste poging en zonder verdere tussenkomst werkt.

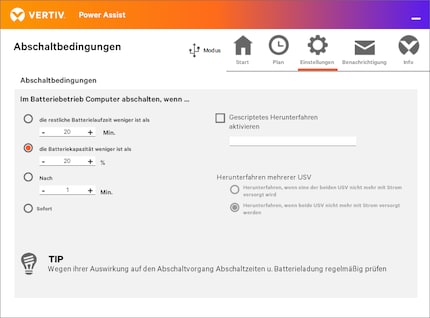

In de instellingen van het programma kan het verbindingstype gedefinieerd worden. Naast USB zijn SNMP en een client-modus beschikbaar. De laatste wordt gebruikt om verbinding te maken met een ander apparaat dat al op de UPS is aangesloten. Als de verbinding met de UPS tot stand is gebracht, zoals in mijn geval, kun je bepalen wanneer de computer automatisch moet worden uitgeschakeld bij een stroomstoring. Dit kan onmiddellijk gebeuren, na een bepaald aantal minuten, wanneer de lading van de batterij onder een bepaalde capaciteitsgrens komt of wanneer de geschatte resterende looptijd onder een bepaalde resterende tijd komt.

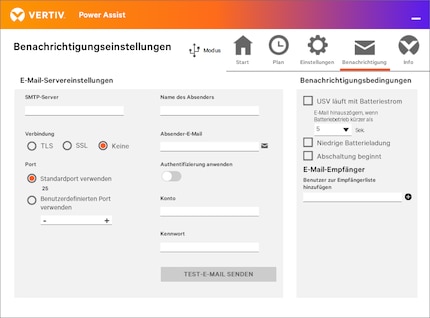

Als je wilt dat het programma je per e-mail op de hoogte stelt van stroomstoringen, dan kan dat ook. Hiervoor moeten een SMTP-server en bijbehorende toegangsgegevens worden opgeslagen.

Een slecht idee: Vertiv UPS en Synology NAS verbinden via SNMP

Ik heb al gezegd dat de Vertiv UPS niet via USB op een Synology NAS kan worden aangesloten vanwege het ontbreken van een licentie. Bij mij werkt het echter ook niet via SNMP. De SNMP server van de add-on kaart werkt in elk geval in principe, want de verbinding werkt zonder problemen bij het testen met de Power-Assist software op de Windows computer.

Voor de test heb ik vertrouwen in de NAS omdat Vertiv SNMP MIB bestanden op hun website aanbiedt. En omdat ik een Synology DiskStation MIB Gids heb gevonden. MIB staat voor Management Informatie Bases. Dit komt in verschillende bestanden in een tekstformaat. Je kunt het zien als een verklaring of beschrijving van verschillende netwerkobjecten die dient als een soort stuurprogramma voor het apparaat dat op de UPS is aangesloten. Kortom, zonder deze instructiebestanden werkt de gegevensverbinding met de Synology NAS niet. En dom genoeg staan alleen gelicentieerde UPS partners in de keuzelijst van het SNMP MIB keuzevak in de NAS instellingen.
.

Het is even stom dat ik de MIB-gids voor deze test niet nader heb bekeken. Het beschrijft onder andere hoe je MIB bestanden omzet in Oidlib bestanden om ze daarna te kunnen importeren. De conversie werkt perfect, maar ik faal met de import, omdat ik niet kan vinden hoe ik de gegevens moet importeren in het Synology OS "DiskStation Manager". Dan realiseer ik me dat de instructies uit 2013 zijn - ik kan geen nieuwere vinden. En dus verlies ik met Putty en SSH op de server mijn geduld.

Daarom besluit ik de poging af te breken. De NAS blijft op de UPS zonder de mogelijkheid van een automatische uitschakeling bij stroomuitval. Zolang een onderbreking niet langer duurt dan twee uur en een paar verpletterende minuten, en ik slechts een belasting van ongeveer 50 watt heb aangebracht, is het niet tragisch, want dan is de batterij voldoende.

Als de stroom uitvalt: Zo gaat de Vertiv Edge om met de tienvoudige stroomuitval

De in het begin genoemde Run LED brandt permanent groen zodra de aangesloten apparaten stroom krijgen. De alarm-LED knippert rood zodra er sprake is van overbelasting of een stroomstoring. Bovendien geeft de UPS een alarm af - een piepend geluid dat ik in de hele flat kan horen. Desgewenst kan het in de opties worden uitgeschakeld.

Door overbelasting piept het apparaat wekenlang maar één keer. Ik sluit een all-in-one laserprinter aan. Hoewel hij in ruststand slechts ongeveer 10 watt trekt, is hij in de eerste paar seconden na het inschakelen een echt monster, dat het nominale vermogen van de onderbrekingsvrije voeding kraakt. Maar na een paar seconden van alarm is alles weer goed. Toch besluit ik de printer niet meer aan te sluiten, laat staan er verdere tests mee te doen. Zo zie je maar; denk altijd goed na over wat je verbindt en wat niet.

De eerste stroomstoring die ik meemaakte was toen ik na mijn herfstvakantie een stekkerdoos in mijn kantoor activeerde die op te veel pc's was aangesloten. De zekering springt door en de UPS geeft een alarm en schakelt over op de batterijstand. De daarop aangesloten apparaten blijven ingeschakeld.

Ik veroorzaak kunstmatig nog tien stroomstoringen door handmatig de stekker eruit te trekken. Als ik dit doe, sluit ik ook de Windows-computer weer aan op de USB-poort en controleer ik of het automatisch afsluiten werkt. Dat doet het, ongeacht de instelling; d.w.z. onmiddellijk na een stroomstoring, na minuten of zelfs wanneer de lading van de batterij onder de vooraf ingestelde waarde komt. Ook het omschakelen werkt telkens zonder problemen.
.
Als je wilt weten hoe lang de 1,8 ampère-uren van de batterijen stroom leveren bij verschillende belastingen, kun je dat online uitzoeken met de Vertiv Runtime Tool. Selecteer "EDGE-750IMT" voor het model en je kunt aan de slag. Als ik mijn Plex-server, router en TV zou aansluiten op de UPS zoals in het begin vermeld, dan zou ik tot 210 watt stroomverbruik hebben. Ik zou er 30 minuten televisie mee kunnen kijken. Als het LED-licht van mijn wietplanten zou zijn aangesloten op de UPS, die ik op 450 watt terugschakel, zou een stroomstoring niet langer dan elf minuten mogen duren.

Conclusie: Goede UPS met onberispelijke bescherming tegen stroomuitval en uitbreidbaar connectiviteitspotentieel

De Edge-750IMT van Vertiv is voor mij als UPS-nieuweling een gebruiksvriendelijke ononderbreekbare voeding. Hij kon alle stroomstoringen feilloos aan en gaf altijd naadloos stroom aan de aangesloten apparaten. De installatie is eenvoudig, en het verlichte LCD-scherm houdt je op de hoogte en geeft je snel toegang tot alle opties.

Een klein minpuntje.

Een kleine vlieg in de zalf is dat Vertiv nog geen licentie heeft gekregen van Synology, waardoor de dataverbinding met mijn NAS niet mogelijk is. De stroom moet echter ook eerst ruim twee uur uitvallen, want zo lang gaat de batterij mee als ik de netwerkopslag, de router, een switch en het modem heb aangesloten.

Over de prijs: Naar mijn mening zouden de extra kaarten minder moeten kosten. Bijna de helft van de prijs van de UPS is te veel voor een RJ45 aansluiting en een SNMP server, zelfs met de toegevoegde waarde van een webinterface. Het is jammer dat het apparaat naast de USB-poort geen netwerkaansluiting heeft. Aan de andere kant vind ik de prijs van de eigenlijke UPS niet te duur, want hij zit in het middensegment vergeleken met apparaten met een vergelijkbaar nominaal vermogen en batterijcapaciteit.
